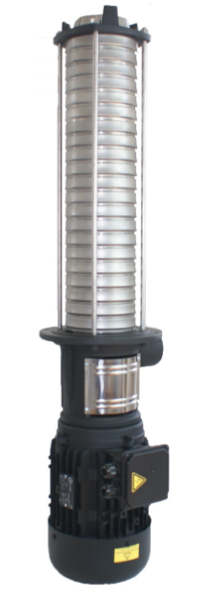

Pompe de refroidissement multicellulaire en acier inoxydable HEB 300 l/min. max. 235 m

Pompe de refroidissement multi-étages en acier inoxydable HEB 300 l/min.

Type : HEB
Débit : 300 litres/min.

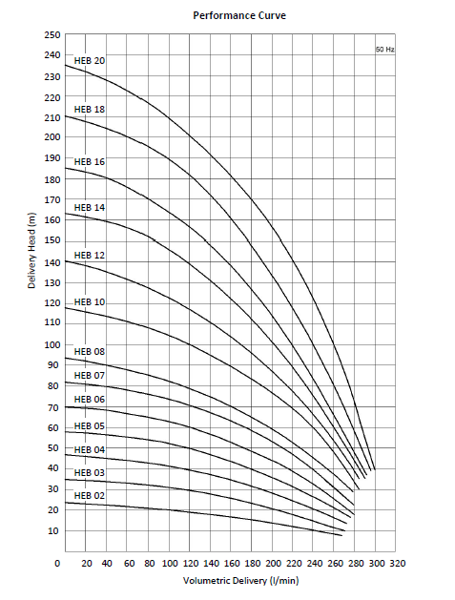

Distance de transport : max. 25 m–235 m
Profondeur de plongée : 167 mm–626 mm

Applications

Découpe, tournage, fraisage, perçage, rectification et applications similaires des machines-outils,
Il est particulièrement utilisé pour le forage de trous profonds, car la pression fournie est de 23,5 bars,
Systèmes de circulation. Les pompes HEB sont utilisées pour pomper les fluides de coupe/refroidissement.

Spécifications des fluides

liquide de refroidissement
Huiles de coupe,
huiles de broyage,
Eau
Température du fluide 0...80 °C
Viscosité cinématique 1...30 mm²/s

Matériels

Corps de pompe : fonte – DIN GG 25
Plaque de base : fonte – DIN GG 25
Diffuseur : acier inoxydable – DIN 4301 (AISI 304)
Roue : acier inoxydable – DIN 4301 (AISI 304)
Tamis : acier inoxydable – DIN 4301 (AISI 304)
Arbre de pompe : acier inoxydable – DIN 4401 (AISI 316)
Joint torique : Viton
Garniture mécanique : C – SiC – Viton
Moteur électrique : moteur à induction triphasé, IE2
2 pôles, 3000 tr/min
Classe de protection IP 55

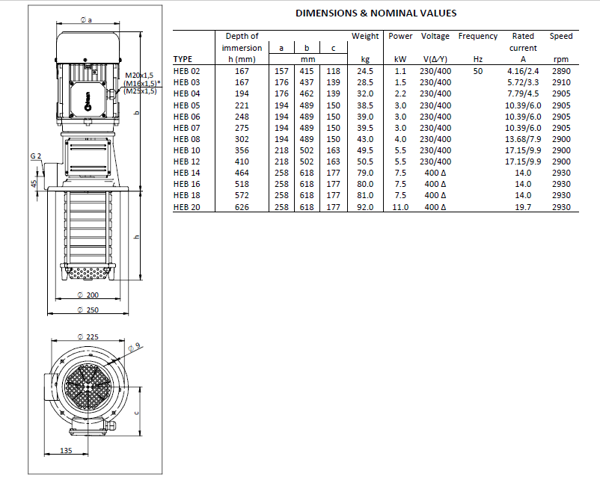

Dimensions et valeurs nominales

Type : HEB 02
Longueur (mm) : a-157
b-415
c-118
h-167
Poids (kg) : 24,5
Puissance (kW) : 1,1
Tension : 230/400
Fréquence (Hz) : 50
Courant nominal (A) : 4,16/2,4
Vitesse (tr/min) : 2890
