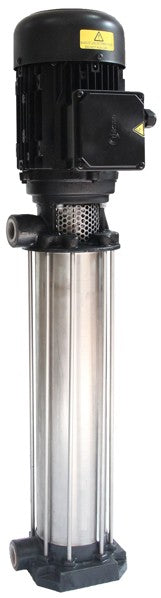

Pompe de refroidissement multi-étages en acier inoxydable HDD pour machine 150 l/min.

Type : Disque dur
Débit : 150 litres/min.
Distance de transport : max. 80–250 m
Profondeur de plongée : 316–628 mm

Applications

Découpe, tournage, fraisage, perçage, rectification et applications similaires des machines-outils,
Il est particulièrement utilisé pour les travaux de forage de trous profonds, car la pression fournie est de 25 bars,
Systèmes de circulation. Les pompes HDD sont utilisées pour pomper les fluides de coupe/refroidissement.

Spécifications des fluides

liquide de refroidissement
Huiles de coupe,
huiles de broyage,
Eau
Température du fluide : 0...80 °C
Viscosité cinématique : 1...30 mm²/s

Matériels

Corps de pompe : fonte – DIN GG 25
Couvercle : fonte – DIN GG 25
Diffuseur : acier inoxydable – DIN 4301 (AISI 304)
Roue : acier inoxydable – DIN 4301 (AISI 304)
Tamis : acier inoxydable – DIN 4301 (AISI 304)
Arbre de pompe : acier inoxydable – DIN 4401 (AISI 316)
Joint torique : Viton
Garniture mécanique : C – SiC – Viton
TuC – SiC – Viton (en option)
TuC – TuC – Viton (en option)
Moteur électrique : moteur à induction triphasé
2 pôles, 3000 tr/min
Classe de protection IP 55

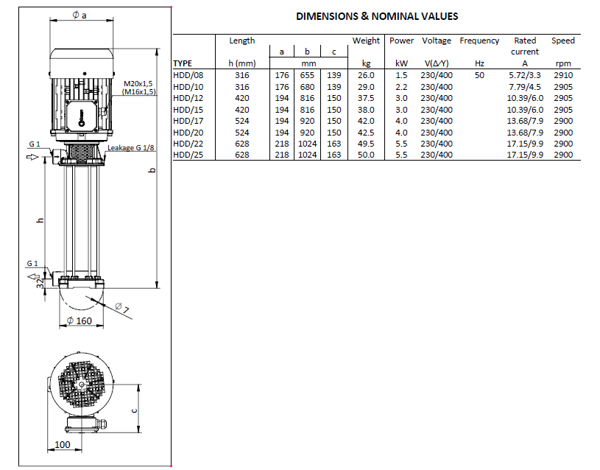

Dimensions et valeurs nominales

Type : Disque dur 08
Longueur (mm) : a-176
b-655
c-139
h-316
Poids (kg) : 26,0
Puissance (kW) : 1,5
Tension : 230/400
Fréquence (Hz) : 50
Courant nominal (A) : 5,72/3,3
Vitesse (tr/min) : 2910

* Le presse-étoupe M16x1,5 est utilisé sur la pompe HDD/08.

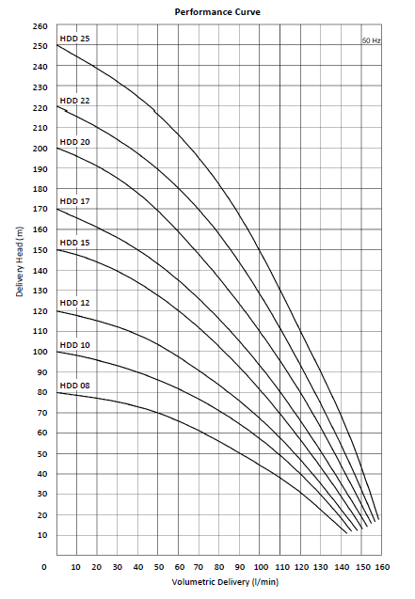

** Les courbes de performance sont basées sur des valeurs de viscosité cinématique de 1 mm²/s (cSt) et une masse volumique de 1000 kg/m³
Tolérance de courbe selon EN ISO 9906.

Pompes HDD

Manuel de la série H
