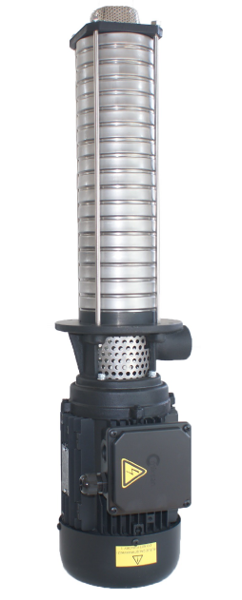

HDB Mehrstufige Edelstahl-Kühlmittelpumpenmaschine 150 l/min.

Typ: HDB
Fördermenge: 150 Liter/min.
Förderweite: max. 60–250 m
Tauchtiefe: 206–606 mm

Anträge

Schneiden, Drehen, Fräsen, Bohren, Schleifen und ähnliche Anwendungen der Werkzeugmaschinen,
Wird speziell für Tieflochbohrarbeiten verwendet, da der Druck von 25 bar zugeführt wird,
Zirkulationssysteme. HDB-Pumpen werden zum Pumpen von Schneid-/Kühlflüssigkeiten eingesetzt.

Fluid-Spezifikationen

Kühlmittel
Schneidöle,
Mahlöle,
Wasser
Fluidtemperatur: 0...80 °C
Kinematische Viskosität: 1...30 mm²/s

Materialien

Pumpenkörper: Gusseisen – DIN GG 25
Bodenplatte: Eisenblech
Diffusor: Edelstahl – DIN 4301 (AISI 304)
Laufrad: Edelstahl – DIN 4301 (AISI 304)
Sieb: Edelstahl – DIN 4301 (AISI 304)
Pumpenwelle: Edelstahl – DIN 4401 (AISI 316)
O-Ring: Viton
Gleitringdichtung: C – SiC – Viton
                            TuC – SiC – Viton (Optional)
                            TuC – TuC – Viton (Optional)
Elektromotor: 3-Phasen-Induktionsmotor
                            2-polig, 3000 U/min
Schutzart IP 55

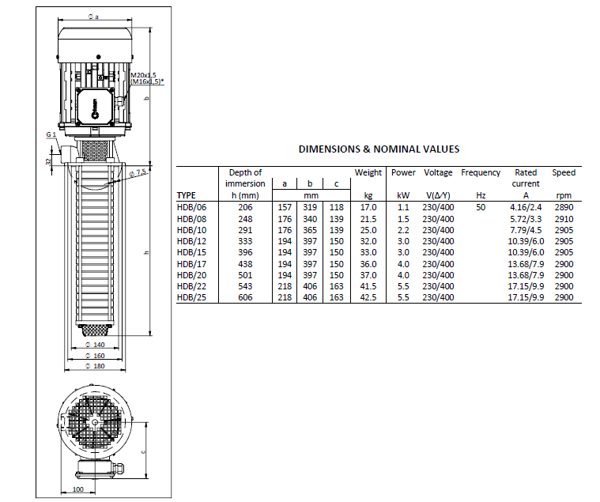

Abmessungen & Nennwerte

Typ: HDB 06
Länge (mm): a-157
                             b-319
                             c-118
                             h-206
Gewicht (kg): 17.0
Leistung (kW): 1.1
Spannung (V ∆ / Υ): 230/400
Frequenz (Hz): 50
Nennstrom (A): 4.16 / 2.4
Drehzahl (U/min): 2890

* M16x1,5 Kabelverschraubung wird auf HDB / 06 Pumpe verwendet.

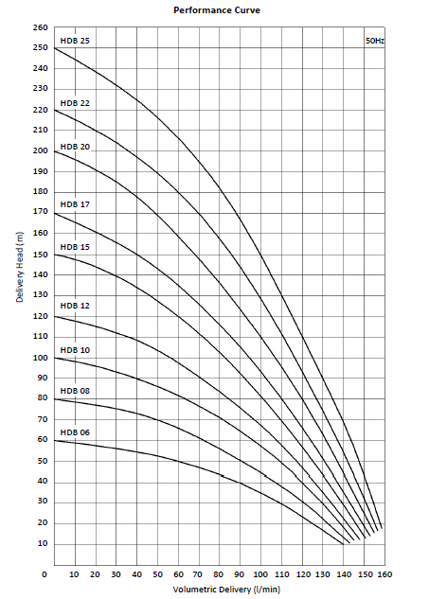

** Die Leistungskurven basieren auf kinematischen Viskositätswerten von 1 mm²/s (cSt) und einer Dichte von 1000 kg/m³
Kurventoleranz nach EN ISO 9906.
